数字IP互联系统

作者:管理员发布于:2018-09-07 09:01:43

1系统背景介绍

应急通信系统就是综合各种城市应急服务资源,统一指挥、联合行动,为市民提供相应的紧急救援服务,为城市的公共安全提供强有力的保障。在发达国家的许多城市中,城市应急联动系统已经变成人民日常生活中一个不可或缺的组成部分,甚至成为显示城市管理水平的标志性工程。XXX县应急通信网络建设就是将各乡镇部门纳入一个统一的指挥调度系统,处理城市特殊、突发、紧急事件和向公众提供社会紧急救助服务的信息系统,实现跨区域、跨部门之间的统一指挥,快速反应、统一应急、联合行动,为城市的公共安全提供强有力的保障。

无线应急通信是指在出现自然的或人为的突发性紧急情况时,政府部门综合利用各种通信资源,保障救援、紧急救助和必要通信所需的通信手段和方法,是一种具有专用性、特殊性的通信机制。一个快速响应、全面高效的应急通信系统是降低损失的决定性因素之一。无线应急通信系统采用全数字化处理技术,保证了系统的先进性、可靠性以及保密性,能够实现快捷、畅通、清晰的指挥通信。可将现有的无线调度系统与平安城市调度系统综合起来,当对讲机发起紧急报警时,可将事故位置的GPS信息上传到后台,可及时掌握现场情况,并利用已搭建的数字无线通信网,进行现场对讲机的语音和短息等调度。

2建设方案

根据客户的需求,需要新建一套无线通信系统,以覆盖7个县以及市,既可以实现各县市部门独立通信,也可以实现整个局相互之间通信。

针对客户通信功能和信号覆盖要求,我司建议采用数字IP互联系统,建设8个通信基站,即每个县一个通信基站(基站的具体选址和覆盖情况需要电测后确定),各基站间采用有线或无线IP网络进行互联。基站采用数字RD980信道机,RD980信道机具有IP网络接口,可将其两个基站接入Internet或局域网,实现互联,RD980信道机采用TDMA制式,每个基站可同时实现两路数字通话,其中一路满足本县部门通信使用,另一路满足跨县呼叫使用。

建立数字IP互联系统后,可实现多种呼叫功能,包括单呼、组呼、全呼等,系统采用双时隙,在12.5KHz带宽内可实现双路通话,相比与模拟通信系统25KHz一路通话来说,频谱利用率提高了4倍,并且还具有短消息等多种数据业务。该数字IP同播系统功能强大、可针对客户的需求灵活配置。

系统拓扑图如下所示:


3系统功能介绍

呼叫控制功能

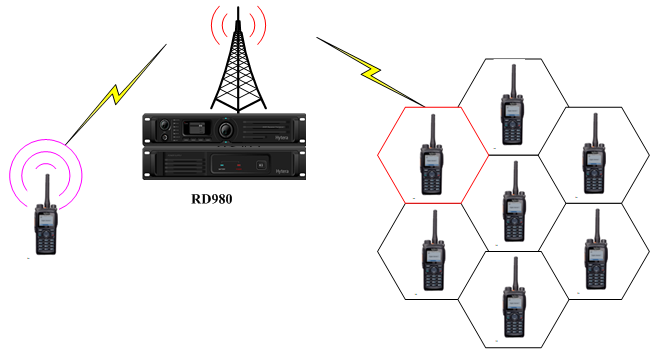

(1) 个呼

终端通过一键进入联系人列表,发起个人对个人呼叫。对于呼叫成功的立即自动接通话路,对于呼叫失败的提示被叫用户关机或忙,移动终端在通话过程中可以动态地显示主叫方号码。

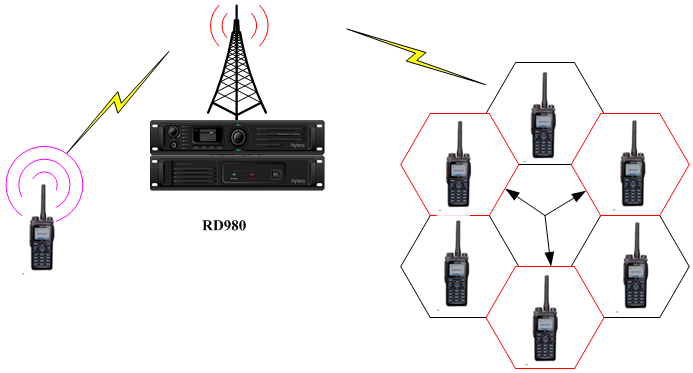

(2) 组呼

系统支持特定分组及组内通讯功能。

系统支持组呼功能,以满足对不同业务单位的工作组划分。终端通过一键进入联系人列表,可以发起组呼,被叫收到组呼后,判断本机写入该组呼ID,则加入该组呼。支持“滞后进入”功能。



(3) 紧急呼叫

如遇紧急情况,您可使用此功能来向同伴或控制中心寻求帮助。紧急报警有最高优先权,无论对讲机处于发射或接收状态,您都可进行报警。

紧急呼叫方式可以分成以下五类:

  • 无:不能使用报警功能;

  • 仅鸣笛:在本地给出报警音;

  • 正常:在报警状态,有声音和可视化的指示;

  • 秘密:在报警状态,无任何声音和可视化的指示;

  • 秘密有语音:在报警状态,除了接收到呼叫会放出声音外,无其他声音和可视化的指示。

用户可以通过该参数设置中转台为主机的紧急呼叫保持时间,这段时间内仅该组内成员可以发射。用户可以设置一个比个呼保持时间或组呼保持时间更长的时间,将该信道预留以等待紧急报警响应。

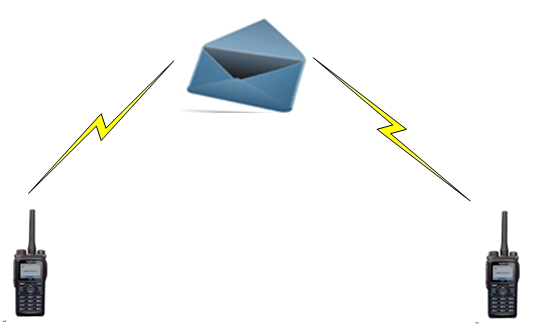

短消息呼叫

移动台之间、移动台与基站之间可以传送数据以及中英文信息。终端支持中文短信输入。


(4) 未接来电提示

当移动台收到其它移动台呼叫后(仅个呼),被呼叫用户没有在场或由于其它原因未应答通话,呼叫失败。在这种情况下,被呼叫的终端记录了主叫用户身份码及呼叫时间,以便及时回呼。最多可记录十条这样的信息。

当有未应答呼叫信息未读出时,移动台显示屏上有提示。

(5) 已拨呼叫提示

可分别存储最多10条已拨呼叫记录(仅个呼记录)。当呼叫记录已满时,若有新的呼叫记录,则最旧的记录将自动被替换掉。

(6) 已接呼叫提示

可分别存储最多10条已接呼叫记录(仅个呼记录)。当呼叫记录已满时,若有新的呼叫记录,则最旧的记录将自动被替换掉。

(7) 联系人列表

终端最多可以创建512个联系人,支持中英文手动输入和电脑编程模式。

(8) 一键进入联系人列表

通过快捷键设置,可以一键进入联系人列表,可以查看联系人详细信息,压PTT将可以快速发起联系人呼叫。

(9) 手动安全报警管理

终端具有“紧急报警”快捷键,在遇到危险的情况下,可以手动按下“紧急报警”键,向调度台发出紧急报警信息。

(10) 自动安全报警管理

对讲机终端具有“倒地报警”功能,当功能开启后,一旦对讲机倾斜到设定角度长达一定时间后,对讲机会自动发出报警信息,如果工作人员为进行手动干预,则对讲机默认工作人员已经发生危险,将自动向调度台发出紧急报警信息。

(11) 遥毙

遥毙功能允许控制台通过空中信令禁用另一台对讲机,前提条件是该对讲机位于遥毙时所在站点的覆盖区内。一旦被遥毙,机器屏幕显示遥毙状态,无法使用,只能通过写频或接收控制中心激活命令来重新启用。

该功能可用于阻止对讲机任何不正当的使用,或者阻止被盗对讲机继续工作。

(12) 激活

此功能用来激活被遥晕的机器,在遥晕状态下,收到符合其Primary ID的RADIO REVIVE信号,该对讲机会立即发送确认消息,并退出遥晕状态,其表现恢复设备扬声器及按键操作到正常工作状态。

调度人员用这种方法可以重新激活找到的被盗或丢失的无线对讲设备,另外调度人员还可以用这种方法重新给系统内用户分配权限。

(13) 远程监控(监听)

高级别的设备、软件可以通过远程指令的方式,对某低级别设备进行监控,在被监控对讲机使用者不知情时,远程打开被监控对讲机的PTT,则高级别用户可以监听被监控对讲机的周边声音。

该功能可以直接在对讲机上进行操作。

(14) 对讲机检查

该功能允许一个对讲机在不通知系统之中另一个对讲机用户的情况下检查其是否处于活动状态。如果目标对讲机没有回复,状态检查功能还可用于判断目标对讲机是否开机和搜索信道。

 如果目标对讲机回复确认消息,发起检查的对讲机还可采取其他行动,譬如利用监听功能激活目标对讲机的PTT。

接收方接收到命令后除LED外没有任何提示,并秘密回复确认消息。

人员定位功能

本方案提供的手持机型号为PD780G、车载台型号为MD780G,均具备内置的GPS模块功能,在开启GPS时,可以在终端查看到的GPS信息有:经度、纬度、速度、海拔、时间、日期、卫星数;

同时终端设备还支持“主动上传GPS”、“被动上传GPS信息”至指挥中心的后台应用软件。

系统内手持机及车载台内置GPS卫星定位功能可随时实施定位,只要对讲设备在开启状态,GPS功能在开启状态,在具备良好接收GPS信号的环境下,可以在1分钟之内锁定GPS卫星。

终端支持自动漫游

基站实现IP互联后,系统能够在12.5KHz的信道上同时有2路话音或数据,移动终端支持两个基站间自动漫游。

设置为自动漫游的对讲机在通常情况下锁定在本基站,一旦接收到的本基站中转台的信道弱于设定值时,终端会自动搜索信号更强的基站信号,并且自动进行信号判断,自动切换并且锁定。

漫游过程中的信道切换过程,不会影响到终端的通话,不会影响用户的使用。
